Інструкція по установці мотора

MOSEL MOTOR
1.Особливості використання приводу
Привід Mosel - пристрій, який дозволяє піднімати і відпускати ролети, жалюзі, ворота. Продукт видає мінімальний шум при роботі, простий зберіганні, транспортуванні і установці.
В Європі моторизовані жалюзі, ролети, гаражні ворота широко використовуються в офісах, будинках, готелях, ресторанах, громадських залах і інших громадських місцях.
Щоб розширити робочий діапазон, двигун має пристрій захисту від перегріву, яке автоматично зупиняє привід, коли температура збільшується на 90 ° C і відновлює роботу при зниженні температури.

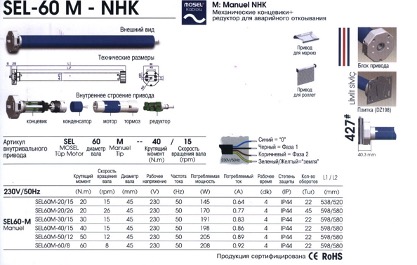

2. Пристрій і функції.

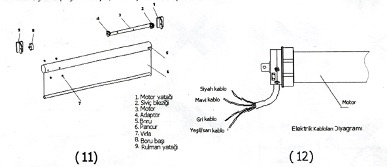

Пристрій
Двигун складається з 4-х основних компонентів:



3. Іструкції по установці

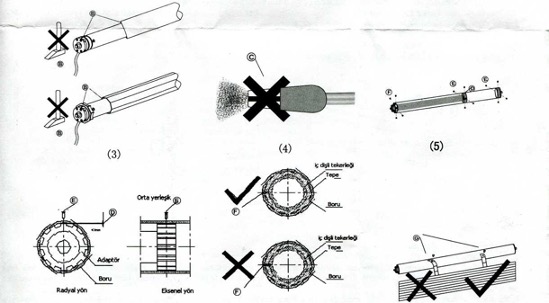

3.1 Попередження
a. Установку приводу повинен проводити фахівець
b. Необхідно правильно підібрати вал, що не стукати по приводу (3)
c. Неповинно бути води на дроті двигуна (4)
d. Зазор між валом і адаптером приводу становить 1 мм (5,6)
e. Вал і адаптер кріпитися 4 гвинтами 5 * 20 по осях (5,6)
f. Вал і зчитувач повинні бути з'єднані 4 гвинтами 4 * 10, уважно дивіться щоб гвинти не пройшли крізь трубу і не пошкодили мотор. (5,6,7)
g. Якщо з'єднання між валом і полотном ролети не надто довге, може бути пошкодження полотна
h. Під час установки вал і привід повинні знаходитися строго горизонтально, а полотно воріт вертикально (9)
i. Обов'язково підключення заземлення (10)

j. Слідкуйте за тим щоб при свердлінні вала свердло не стосувалося приводу і не зашкодило його. (10)
k. Перед запуском переконайтеся що всі елементи встановлені правильно і немає ніяких механічних перешкод для роботи приводу.
m. Привід може розташовуватися як справа так і зліва.

3.2 Етпапи установки
Крок 1. Встановіть адаптер і зчитувач на привід. Потім вставте привід в вал адаптером всередину.
Крок 2. Закріпіть привід в валу з'єднані гвинтом вал і адаптер.
Крок 3. Вставте втулку в вал із зворотного боку вала.
Крок 4. Прикріпіть полотно до валу
Крок 5. Встановіть пластину кріплення приводу і пластину з підшипником із зворотного боку
Крок 7. Встановіть вал з приводом в пластини



4. Інструкція по налаштуванню
А. При натисканні пульта управління або вимикача мотор обертається за годинниковою стрілкою або проти годинникової стрілки.



Б.Подкручівая механічскіе концевики встановіть верхнє і нижнє граничні положення полотна воріт.



В. Використовуйте «+» для збільшення ходу і «-» для зменшення ходу полотна

5. Інші примітки
а. Не зберігайте двигун за допомогою гіпсових кислот і лужних або брудних і легкозаймистих речовин.
б. Ми не використовуємо двигун у вологих або вологих умовах.
в. Чи не стискайте і не пробивайте двигун часто, це може скоротити час циклу.
г. Не відволікайте від управління або не натискайте кнопку пуску в неконтрольованому стані.

Інструкція до радіоприймача DC 257

Характеристики

бездротовий приймач
електронний
циферблатний тумблер для зміни напрямку
пам'ять не більше 20 пультів
стандартний тип dc256 може зберігати 200 діючих каналів, більше 200 каналів, якщо додати новий канал, повторюватиметься лише останній канал
Частота випромінювання 433,92 МГц
Діапазон керування 35-200 м
Відповідні випромінювачі: DC104, DC105, DC107, DC115B
Схема установки:
синій – нейтральний
чорний - напрямок 1
коричневий - напрямок 2
зелений/жовтий - земля
Найменша відстань між приймачем та землею >1,5 м
Найменша відстань між приймачем та землею >0,3 м
Найменша відстань між приймачем та приймачем >0,2 м

Специфікація кнопок керування
Ліворуч: клавіша програмування, тумблер
Праворуч: кнопка вгору-стоп-вниз
Спереду: кнопка індикатора налаштування – зелена/кнопка індикатора живлення – червона

Налаштування та додавання пультів

включити живлення - натисніть кнопку програмування приймача - перевірте миготіння зеленого індикатора - натисніть кнопку стоп на приймачі - довго миготливий зелений індикатор приймача - натиснути 1 канал передавача - миготіння зеленого індикатора і він гасне  - OK (налаштування 1 каналу передавача)

Управління двигуном

Увімкнення живлення - натисніть 1-канальний передавач, мотор рухається за годинниковою стрілкою - натисніть 1-канальний передавач, мотор зупиниться - натисніть 1-канальний передавач, мотор рухається проти годинникової стрілки - натисніть 1-канальний передавач, мотор зупиниться.

Видалення всіх передавачів

Увімкніть живлення – одночасно натисніть кнопку STOP та кнопку DOWN приймача протягом 6 секунд – побачите, як зелена кнопка блимає та гасне – OK (видалення всіх каналів випромінювачів успішно)

Зміна напрямку руху двигуна

Натисніть клавішу "вгору", щоб керувати мотором, що рухається вгору - перемістіть тумблер приймача вправо - натисніть клавішу "вгору", щоб керувати мотором, що рухається вниз
Натисніть клавішу "вгору", щоб керувати мотором вниз - перемістіть тумблер приймача вліво - натисніть клавішу "вгору", щоб керувати мотором, що рухається вгору

Налаштування верхнього кінцевого положення двигуна

Увімкніть живлення- натисніть кнопку вгору на час - використовуйте спеціальний регулятор для регулювання напрямку «+» і обертайте білий "черв'як", коли необхідно збільшити відстань вгору - коли верхня гранична відстань досягає бажаного положення, зупиніть обертання білого "черв'яка" і натисніть кнопку зупинки - налаштування верхнього кінцевого положення двигуна в порядку

Налаштування нижнього кінцевого положення двигуна

Увімкніть живлення - натисніть кнопку вниз на час - використовуйте спеціальний регулятор для регулювання напрямку «+» і обертайте червоний "черв'як", коли необхідно збільшити відстань вниз - коли гранична відстань опускання досягне бажаного положення, зупиніть обертання червоного "черв'яка" і натисніть кнопку зупинки - налаштування нижнього кінцевого положення двигуна в порядку.

Інструкція до моторів з вбудованім радіоприймачем

Інструкція до двигунів MOSEL з вбудованим радіоуправлінням

Дистанційне керування здійснює передачу на частоті 433.92 МГц.

Дальність дії 100 м. Під відкритим небом.

Характеристики:

Номінальна напруга: 230V, 50Hz

Діапазон робочої температури: -10 ℃ to + 70 ℃

Радіочастота: 433.92 MHz

1. Програмування

1.1 Виберіть канал на пульті.

1.2 Підключіть до двигуна харчування, прозвучить довгий гудок.

1.3 Натисніть на пульті кнопку «Р2» три рази, прозвучать короткі гудки, це означає що пульт запрограмирован

2. Програмування додаткових пультів

2.1 Виберіть канал на новому пульті.

2.2 На вже запрограмованому пульті натисніть 2 рази кнопку «Р2» і потім натисніть на новому пульті кнопку «Р2», прозвучать короткі гудки, це означає що новий пульт запрограмований.

3. Видалення всіх каналів

3.1 На пульті натисніть кнопку «Р2»

3.2 Натисніть кнопку «СТОП» на пульті

3.3 На пульті натисніть кнопку «Р2», прозвучить 4 коротких гудки, це означає, що всі канали видалені

4. Зміна напрямку сигналу

4.1 Виберіть дійсний канал, натисніть кнопку "P2";

4.2 Натисніть кнопку "ВНИЗ";

4.3 Натисніть кнопку "P2". моторний гудок дзвонить 3 рази безперервно, він означає, що відбулася зміна напрямку сигналу.
